Полупроводниковые материалы на основе арсенида галлия (GaAs) давно зарекомендовали себя в радиочастотных (ВЧ) и силовых приложениях, обеспечивая высокую эффективность и выходную мощность в диапазоне до нескольких гигагерц. Однако с развитием технологий всё большее внимание уделяется нитриду галлия (GaN) — материалу, который демонстрирует превосходные характеристики, особенно на миллиметровых волнах (mmWave).
При проектировании ВЧ-усилителей или систем преобразования мощности возникает закономерный вопрос: какой материал выбрать — GaN или GaAs? Ответ зависит от требований к частоте, эффективности, тепловому управлению, стоимости и надёжности.
Сравнение ключевых физических свойств GaN и GaAs
Эффективность полупроводниковых устройств определяется следующими параметрами:
* При выращивании GaN на подложке 4H-SiC общая теплопроводность структуры определяется SiC (~490 Вт/(м·К)), что значительно улучшает отвод тепла.
Ключевые выводы:
- Широкая запрещённая зона GaN позволяет работать при более высоких напряжениях без пробоя, что критично для мощных усилителей.
- Высокая теплопроводность подложки SiC обеспечивает лучшее охлаждение, увеличивая срок службы устройства и позволяя использовать менее громоздкие теплоотводы.
- Несмотря на более высокую стоимость эпитаксиальных пластин GaN/SiC по сравнению с GaAs, общая стоимость усилителя часто ниже за счёт упрощённой упаковки, меньшего радиатора и повышенной надёжности.
Влияние материала на характеристики усилителей
1. Частотный диапазон и выходная мощность
- GaAs традиционно используется в диапазонах до 10–20 ГГц (например, в спутниковой связи, 4G/5G базовых станциях).
- GaN эффективен вплоть до W-диапазона (75–110 ГГц) и активно вытесняет GaAs в автомобильных радарах (77/79 ГГц), оборонных системах (M- и W-диапазоны НАТО) и высокоскоростных беспроводных линиях связи.
Благодаря более высокой плотности тока и выходной мощности, GaN-усилители обеспечивают большую дальность действия радаров и повышенную энергоэффективность в компактных модулях.
2. Линейность и поведение в режиме насыщения
Одно из менее очевидных, но важных преимуществ GaN — более плавное снижение усиления (rolloff) при приближении к точке насыщения по сравнению с GaAs.
Это приводит к:
- Более высокому уровню третьей интермодуляционной точки (OIP3).
- Снижению точки компрессии на 1 дБ (P1dB) относительно OIP3, что улучшает линейность в рабочем диапазоне.
- Уменьшению интермодуляционных искажений в FM- и QAM-сигналах, что снижает требования к фильтрации на выходе усилителя.
Тепловое управление и надёжность
GaN-устройства, особенно на подложке 4H-SiC, демонстрируют превосходное тепловое поведение:

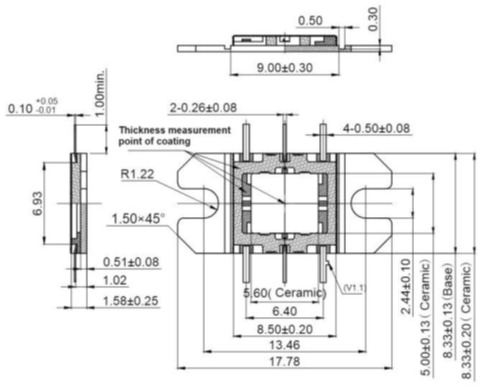

- Тепло эффективно отводится через подложку к корпусу («die-attached paddle»).
- Рабочая температура кристалла остаётся ниже, что увеличивает MTBF (среднее время наработки на отказ).
- Возможна более плотная компоновка в модулях без риска перегрева.
Моделирование и проектирование GaN-усилителей
Для точного моделирования ВЧ-характеристик GaN-транзисторов в САПР (например, ADS, Cadence) используются специализированные SPICE-модели. Наиболее распространённая на сегодня — модель Angelov, которая адекватно описывает нелинейное поведение GaN HEMT в широком диапазоне мощностей и частот.
Без точной модели приходится полагаться на аналитические расчёты, что снижает точность прогнозирования КПД, линейности и тепловых характеристик.
Когда выбирать GaN, а когда GaAs?
Заключение
GaN — это технология будущего для высокочастотных, высокомощных и компактных ВЧ-систем, особенно в автомобильной, аэрокосмической и оборонной отраслях. Его превосходные электрические и тепловые характеристики обеспечивают более высокую эффективность, мощность и надёжность по сравнению с GaAs.
Однако GaAs остаётся актуальным решением для менее требовательных приложений в диапазоне до 10 ГГц, где важна низкая стоимость и зрелость технологии.
При выборе между GaN и GaAs транзисторами необходимо комплексно оценивать частотные требования, бюджет, тепловые ограничения и ожидаемый срок службы. В большинстве современных высокопроизводительных систем предпочтение всё чаще отдаётся GaN на SiC — как наиболее сбалансированному решению для следующего поколения радиоэлектроники.
