Qatron предлагает на российском рынке обширную номенклатуру вакуумных СВЧ-приборов, отличающуюся многообразием характеристик и гибкостью исполнения. Все изделия доступны к заказу, а также к разработке под заказ на основе серийных приборов.
Основные виды предлагаемых СВЧ приборов
1. Магнетроны
Генераторы СВЧ-сигнала сверхвысоких мощностей необходимы в ряде применений, хотя и не в массовых количествах.
Qatron предлагает магнетроны импульсного и непрерывного режима работы. Импульсная мощность достигает 150 кВт, непрерывная – 25 кВт. Доступны частоты 450 МГц, 915 МГц, 2,4 ГГц, а также L-, S-, C-, X-, Ku- и Ka-диапазоны. Относительная простота производства и освоенность широкого спектра применений позволяют обеспечить большое количество комбинаций параметров магнетронов. Типичный ресурс промышленных магнетронов непрерывного действия составляет 6–10 тыс. ч в зависимости от режима эксплуатации.

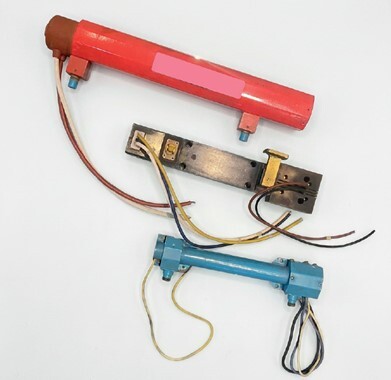

2. Лампы бегущей волны
ЛБВ Qatron работают в P-, L-, S-, C- и X-диапазонах и обеспечивают выходную мощность до 100 кВт в импульсном режиме. Широкая полоса рабочих частот, достигающая октавы и более, является главным преимуществом ЛБВ перед клистронами. КПД современных ЛБВ с многоступенчатым коллектором рекуперации энергии электронного пучка достигает 50–65 %, а в отдельных моделях космического назначения – до 70 %.
Благодаря сочетанию широкой полосы и высокой мощности ЛБВ остаются незаменимыми в системах, где требуется усиление сложных широкополосных сигналов: бортовых и наземных станциях радиоэлектронной борьбы, системах спутниковой связи, широкополосных измерительных усилителях и передатчиках систем связи с псевдослучайной перестройкой рабочей частоты.
3. Клистроны
Клистроны Qatron работают в C-, X- и Ku-диапазонах при выходной мощности до 5 кВт. Многорезонаторные усилительные клистроны с четырьмя-шестью резонаторами обеспечивают коэффициент усиления 40–60 дБ при хорошей фазовой стабильности.
Клистроны применяются в передатчиках радиолокационных станций, системах управления воздушным движением, линейных ускорителях частиц и исследовательских установках. Типичный ресурс составляет 10–30 тыс. часов в зависимости от режима эксплуатации.
4. Тиратроны
Тиратроны Qatron – газоразрядные приборы, наполненные водородом, обеспечивающие коммутацию мощностей до 5 МВт. Тиратроны применяются в модуляторах импульсных передатчиков радиолокационных станций, системах зажигания импульсных газовых лазеров, а также в качестве коммутаторов в импульсных источниках питания.
5. Вакуумные конденсаторы
Qatron предлагает вакуумные конденсаторы постоянной и переменной емкости – от единиц до тысяч пикофарад, рассчитанные на рабочее напряжение до 100 кВ (рис. 5). Вакуумные конденсаторы применяются в мощных согласующих цепях передатчиков, антенных тюнерах и системах индукционного нагрева.
Кастомизация приборов
Одним из существенных преимуществ работы с Qatron является возможность кастомизации серийных приборов под конкретные требования заказчика. Производственная база позволяет модифицировать параметры серийных изделий: рабочую частоту, полосу пропускания, уровень выходной мощности, тип и геометрию выходного окна, конструктив для сопряжения с волноводным или коаксиальным трактом, а также электрические и механические интерфейсы.
Такая гибкость особенно востребована при модернизации существующих радиоэлектронных систем, когда необходимо заменить вакуумный прибор снятого с производства типа на современный аналог с сохранением посадочных мест и электрических параметров. Кастомизация возможна также при разработке новых изделий, когда стандартная номенклатура не полностью соответствует техническому заданию. Минимальная партия для кастомизированных приборов согласовывается индивидуально и может начинаться от нескольких десятков единиц.
